所属分类：不锈钢直线筛

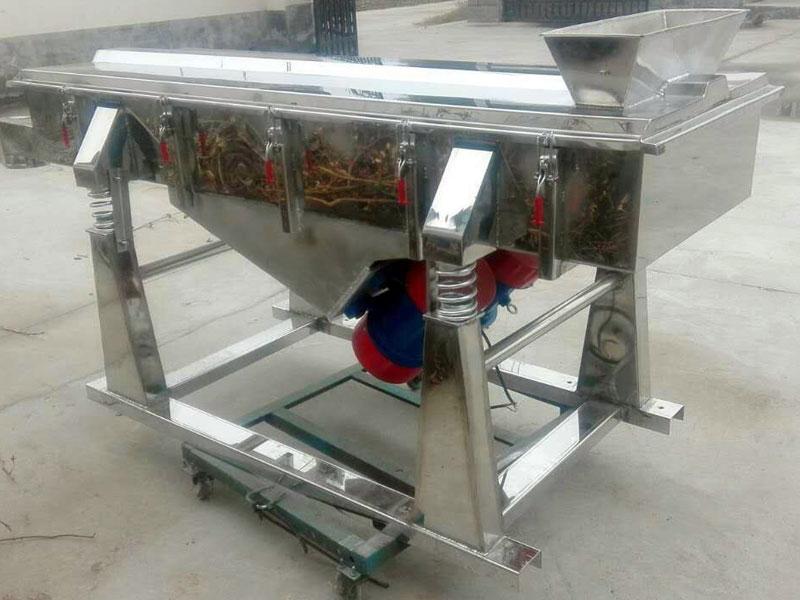

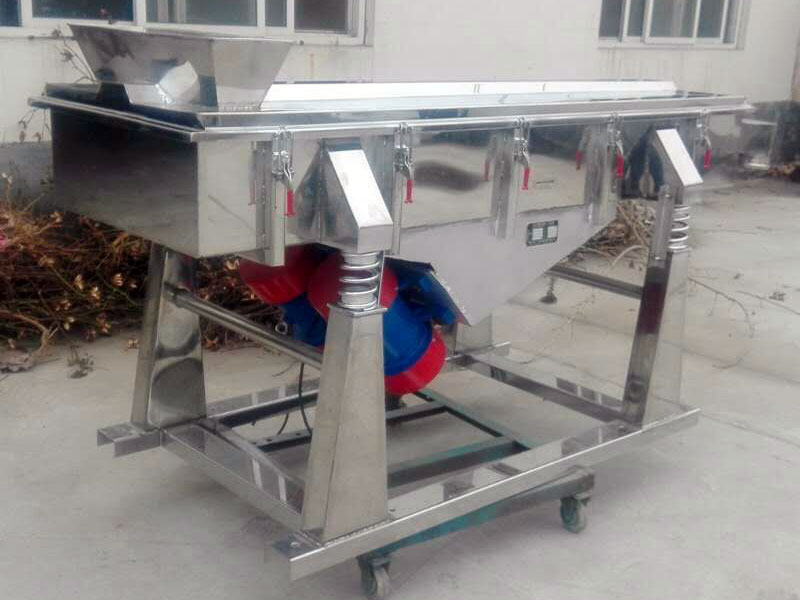

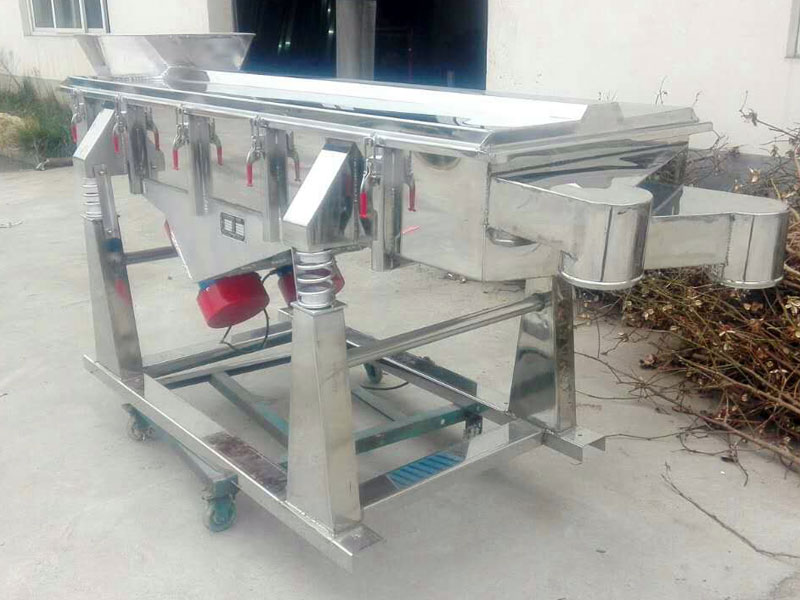

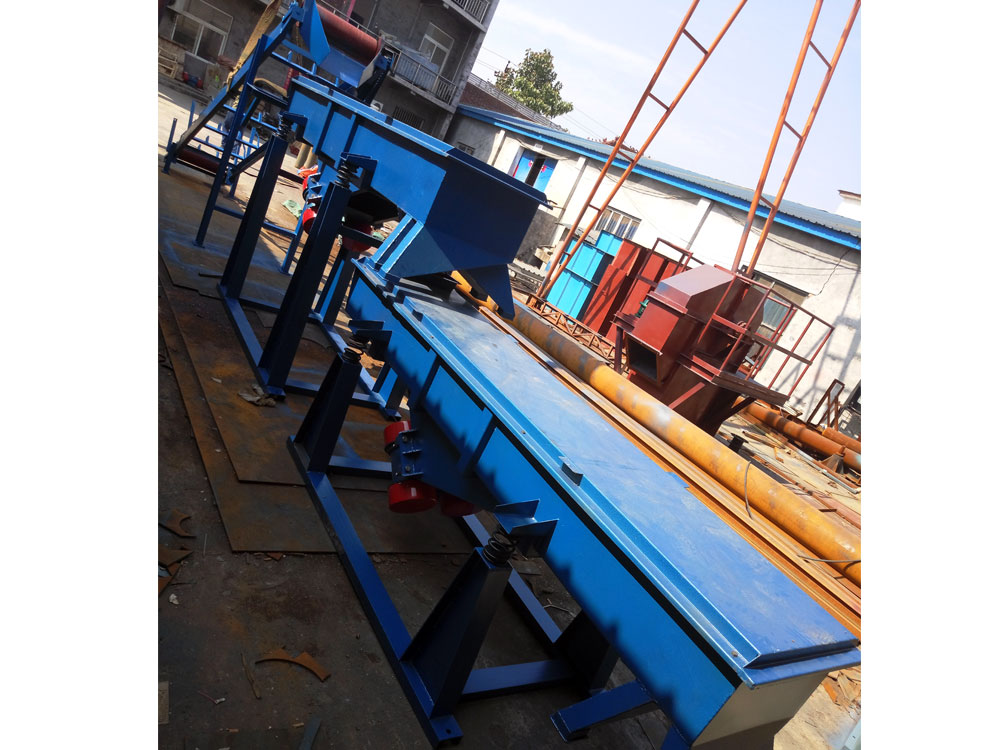

产品简介：　　一、概述　　直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、　　分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。  　　二、工作原理　　直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数325目，可筛分出7种不同粒度的物料。　　三、结构及各部分功能说明　　直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。　　4、振动电机(使用与维修方法详见振动电机使用说明书)。　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。　　四、特点　　1.密封性好、极少粉尘溢散。　　2.耗能少、噪音低、筛网使用寿命长。　　3.筛分精度高、处理量大、结构简单。　　4.全封闭结构、自动排料、更适合于流水线作业。　　5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。　　五、使用说明书　　1、独特之筛网结构设计，方便和快速更换筛网(只需3到5分钟)，此外此种设计允许使用各种筛网(尼龙、特种龙、PP网)。　　2、筛机设计；精巧和容易装配，一人即可操作筛机。　　3、和其他相关品牌厂商比较，具较大筛选面积和效益之处理能力。　　4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。　　作用与原理：基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。　　　　六、适用行业　　在化工、食品、冶金、矿山、建材、粮食、磨料、化肥、煤炭行业中的颗粒状、粉状物料的筛分、分级中有广泛的应用先例。　　1、在根据物料粒度、透筛概率、生产率等条件确定筛面间距或倾角。　　2、该型设备筛网部分设计独特巧妙，能够迅速换网，迅速张紧。
